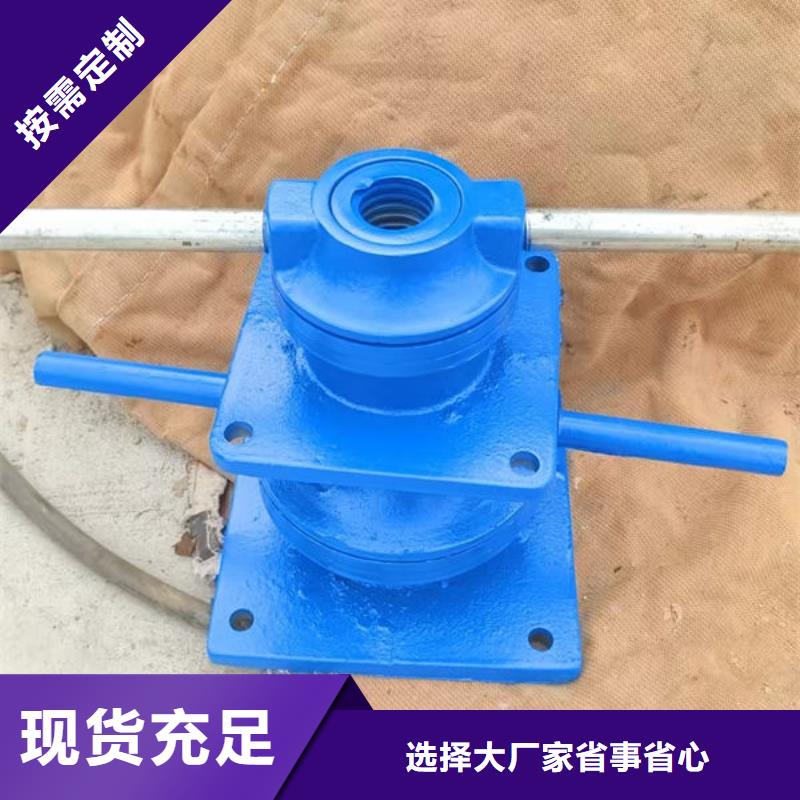

螺杆式启闭机安装时的注意问题
1、 一定要保持基础布置平面水平180o；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。
2、 将启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。螺杆的下方与闸门连接。
3、 启闭机的基础建筑物安装必须稳固。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。
4、 安装启闭机根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。
5、 起闭机电气设备的安装，符合图纸及说明书的规定，全部电气设备均可靠的接地。
6、 每台起闭机安装完毕，对启闭机进行清理，补修已损坏的保护油漆，灌注润滑脂。
螺杆式启闭机调试方法及注意事项：
1、当启闭机在无荷载的情况下,保证三相电流不平衡不超过正负10%，并测出电流值。
2、对于上下限位的调节：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。
3、对于启闭机的主令控制器调整，必须保证闸门升降到上、下限位时的误差不超过1cm。
4、安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求。
【学员问题】螺杆式启闭机安装规定？
【解答】1、螺杆式启闭机运到现场后，应对其主要零部件进行复测，必要时，应对设备进行分解、清洗、检查。
2、螺杆式启闭机安装应根据起吊中心线找正，其纵、横中心线偏差不应超过±3mm，高程偏差不应超过±5mm，水平偏差不应大于0.5/1000.
3、螺杆与闸门连接前，其不垂直度不应大于2/1000，螺杆下端如与滑块装置连接时，其倾斜方向应与滑块槽倾斜方向一致。
4、对于装有过载保护装置和行程开关的螺杆式启闭机，该装置的动作应灵敏、准确、可靠。
